Tre nuove soluzioni robotizzate Polytec per il laminatoio

Trimrob, PolyGap e PolyTest sono tre nuove soluzioni robotizzate di polytec che si collocano lungo il processo di laminazione dell’acciaio.

Pubblicato il 26 Ott 2022

polytec

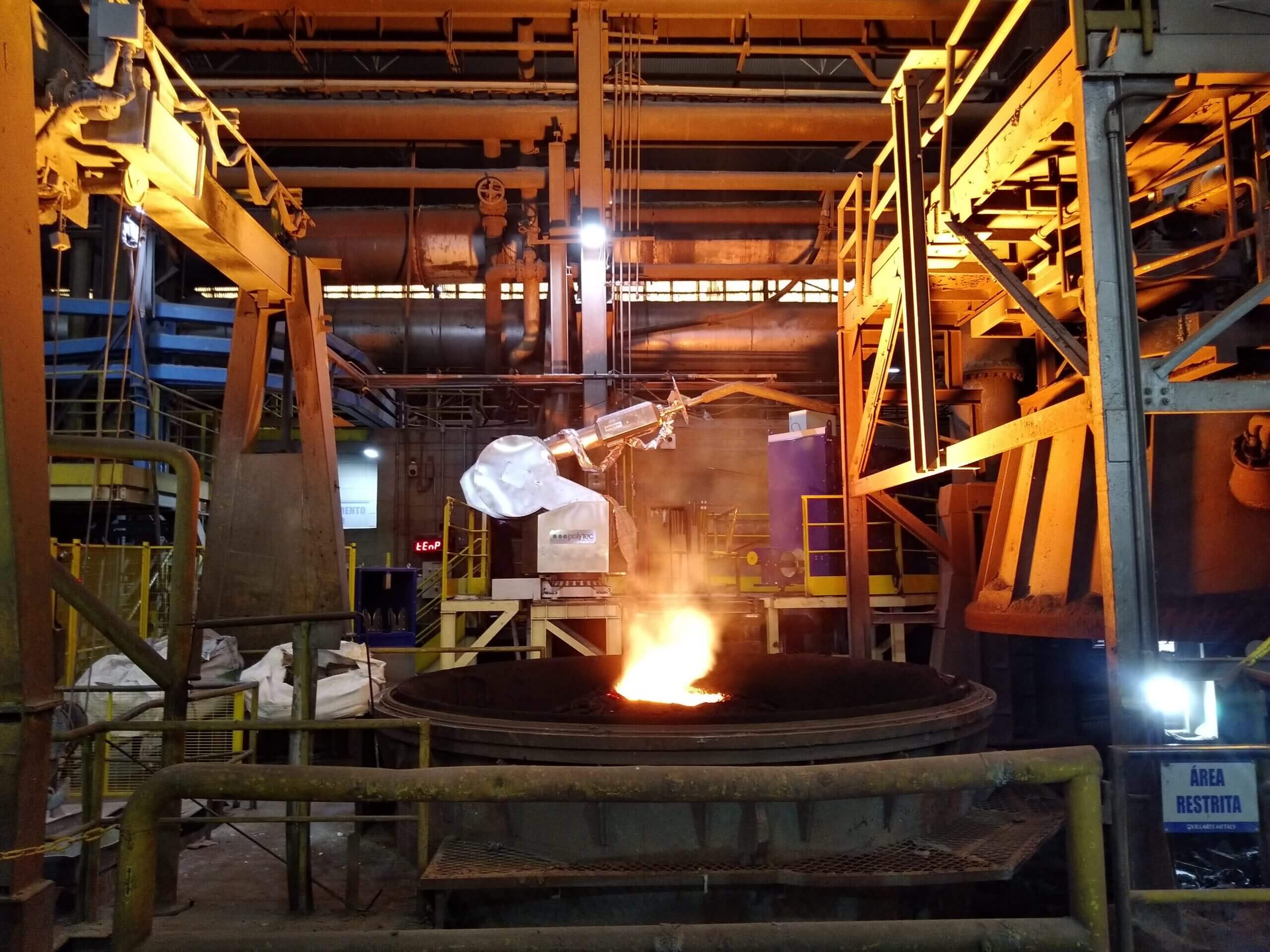

Alla Rolling Conference, l’evento internazionale che coinvolge i professionisti del settore provenienti da tutto il mondo, Polytec presenta tre nuove soluzioni robotizzate che si collocano lungo il processo di laminazione dell’acciaio.

Indice degli argomenti

Trimrob

Frutto di una collaborazione strategica con Primetals Technologies, Trimrob è un sistema robotizzato per la rifilatura e campionatura vergella. Durante la laminazione, la testa e la coda di una vergella prodotta, riportano difetti di forma e limitate proprietà meccaniche. Per questo motivo tra la testa forma spire e la legatura deve avvenire un’operazione manuale di taglio di alcune spire, tipicamente sui ganci di trasporto orizzontale, che elimina le porzioni difettose di vergella.

I passaggi critici sono legati all’operazione manuale del taglio terminale delle spire della bobina. L’esposizione a parti in movimento e la necessità di sollevare pesi importanti, uniti alla scarsa ergonomia, rendono questo lavoro gravoso.

Indipendentemente dal sistema di movimentazione della bobina verticale o orizzontale, la bobina deve essere trasferita poi a una struttura di supporto intermedia per tagliare le code. L’isola robotizzata taglia automaticamente un numero specifico di anelli da entrambe le estremità delle bobine a seconda delle dimensioni, del grado e delle esigenze del cliente. Questi anelli di scarto rifilati vengono rimossi dal Trimrob a intervalli regolari. Il sistema di rimozione degli scarti del rotante è una delle numerose opzioni. Tre porta-sfridi sono posizionati sulla piattaforma girevole con un angolo di 120 gradi, separati da una recinzione di protezione. I robot front-end e tail-end possono depositare in modo indipendente le spire tagliate sul porta-sfridi rottami sui trasportatori, mentre un carrello elevatore li sostituisce allo stesso tempo. Un cancello a battente a bassa altezza accanto alla piattaforma girevole consente al carrello elevatore di sostituire i porta-sfridi senza interferire con il funzionamento di Trimrob.

PolyGap

La seconda soluzione combina robotica mobile e braccio robotizzato: PolyGap è il nuovo sistema robotizzato di Polytec per la misura distanza e profilo tra le gabbie di laminazione. Oggi, per effettuare la misurazione, l’operatore accede all’area di laminazione, si avvicina al materiale incandescente in movimento, effettuando una procedura in cui appoggia un materiale più malleabile (asse in legno tradizionalmente) nella sezione laminata. Fuori linea, l’operatore controlla il profilo in ”negativo” risultante al fine di identificare difetti quali eccessiva o insufficiente alimentazione del materiale, disallineamento dei cilindri di laminazione etc. Gli effetti di questo tipo di operazione gestita manualmente sono tempi lunghi di arresto del processo di laminazione e quindi del successivo tempo di analisi del provino con conseguente ritardo del risultato di misura ed elevati rischi per gli operatori.

La soluzione innovativa prevede l’utilizzo di un veicolo a guida autonoma, sul quale viene installato un braccio robotizzato integrato del dispositivo di misurazione e/o analisi del prodotto. Lo scopo è quello di identificare con precisione, rapidità e sicurezza le deformazioni del prodotto in laminazione dovute al disallineamento dei cilindri, un errato gap e/o vari difetti. Lo scanner di visione 2D/3D identifica il punto di misurazione corretto. Il sistema si muove autonomamente lungo le gabbie di laminazione avvicinandosi al punto di misura.

Il braccio robotizzato si attiva localizzando il punto in cui eseguire la scansione, muovendo il sistema di misura nella migliore posizione per la deformazione plastica del prodotto in uscita dai cilindri di laminazione e/o effettuando un’analisi di difettosità superficiale. Il sistema di scansione presenta una serie di sensori o profilometri posizionati in modo tale da rilevare diverse facce del materiale laminato, in modo da poter ricreare la forma della superficie. È possibile impostare valori di riferimento, in modo che il macchinario possa produrre in autonomia un avviso quando la forma o il profilo è fuori tolleranza. Una comunicazione con il Livello 1 permette di monitorare in tempo reale la posizione della testa o della coda del materiale laminato. La funzione di interruzione misura è implementabile per rispondere tempestivamente a casi di incaglio o incidenti di forza maggiore.

PolyTest

Il terzo sistema firmato Polytec, PolyTest, si colloca lungo la placca di raffreddamento e va ad eseguire taglio e prelievo provino e le relative analisi dimensionali, in maniera completamente automatizzata.
Oggi l’operatore accede alla placca di laminazione per effettuare manualmente, solitamente mediante uso di cannelli di taglio oxy-acetilenici, il taglio della porzione finale di una delle barre laminate per una lunghezza indicativa di 40-90cm.

Gli aspetti critici di questa operazione sono legati ai tempi lunghi di arresto de processo per il prelievo e analisi del provino e al rischio a cui sono soggetti gli operatori.

L’isola robotizzata prevede l’utilizzo di un braccio robotizzato grazie al quale è possibile raggiungere facilmente il punto migliore di prelievo, a seconda del layout di impianto. Il taglio può essere effettuato mediante diverse tecniche, in base al tipo di materiale, alla qualità di taglio richiesta oppure in base alle performance obiettivo (Sega circolare o a nastro, Cesoia, Torcia ossigeno, Laser). Il sistema di visione che effettua la scansione 2D/3D, statico oppure montato sul tool del robot, identifica la posizione di arrivo del materiale da tagliare e può integrare un parziale controllo del campione in termini dimensionali.

L’opzione del robot montato su un veicolo a guida autonoma consente la movimentazione automatizzata nel caso in cui si debbano prelevare campioni da diversi punti della placca o da placche diverse e il trasporto automatizzato dei provini prelevati ad un’apposita stazione di analisi.
