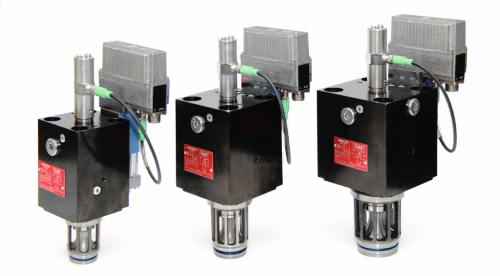

MOOG X700: la nuova serie di Servovalvole a cartuccia a due vie con prestazioni di portata di un flusso superiori

Le nuove Servovalvole a Cartuccia Moog della serie X700 sono impiegate, come le robuste valvole a farfalla nei sistemi elettroidraulici di controllo del flusso, quando sono necessarie risposte dinamiche rapide e portate di flusso elevate.

Le applicazioni tipiche comprendono la pressofusione, la formatura di lamiere e le presse, così come diversi ambiti dell’industria pesante.

Le Servovalvole a Cartuccia della serie X700 offrono numerosi vantaggi rispetto alle valvole a farfalla, tra cui spicca un design ottimizzato del flusso, garanzia di una qualità superiore delle prestazioni rispetto ai prodotti alternativi e una struttura robusta, che consente una pressione massima di esercizio dello stadio principale di 420 bar (6.000 psi).

In aggiunta, in un’ottica di massima flessibilità, è possibile scegliere tre diverse opzioni di interfaccia: analogica, fieldbus, o entrambe combinate nella stessa valvola, predisposta per l’Internet of Things (IoT).

In conformità alla norma ISO 7368, sono disponibili tre taglie: 32 (X702), 40 (X703) e 50 (X704). Tutte le valvole sono dotate di elettronica integrata e controllo di posizione, ad anello chiuso, per l’otturatore dello stadio principale della cartuccia.

“Il significativo aumento delle prestazioni di flusso della nostra nuova famiglia di prodotti consente ai clienti di ridurre le dimensioni delle valvole e di razionalizzare sia lo spazio che i costi, per una progettazione più efficiente della macchina”, dichiara Joerg Wagner, il responsabile del Team di sviluppo. “Queste soluzioni, abbinate a valvole di dimensioni più ridotte ad elevata dinamica, consentono di ottenere prestazioni superiori”.

Per lo stadio pilota viene utilizzata una valvola ad azionamento diretto Moog D636, che offre una dinamica superiore e un’elevata efficienza energetica, grazie ad una perdita interna minima.

L’innovativo design dello stadio principale non rende necessario l’allineamento del manicotto nel collettore, garantendo così massima flessibilità nella sua progettazione. Per applicazioni che richiedono particolari requisiti di sicurezza, sono disponibili opzioni fail-safe che assicurano un posizionamento preciso e sicuro dello stadio principale, evitando movimenti incontrollati della macchina.
