Makino a500Z: lavorazione a 5 assi flessibile, affidabile ed efficiente

Pubblicato il 24 Lug 2017

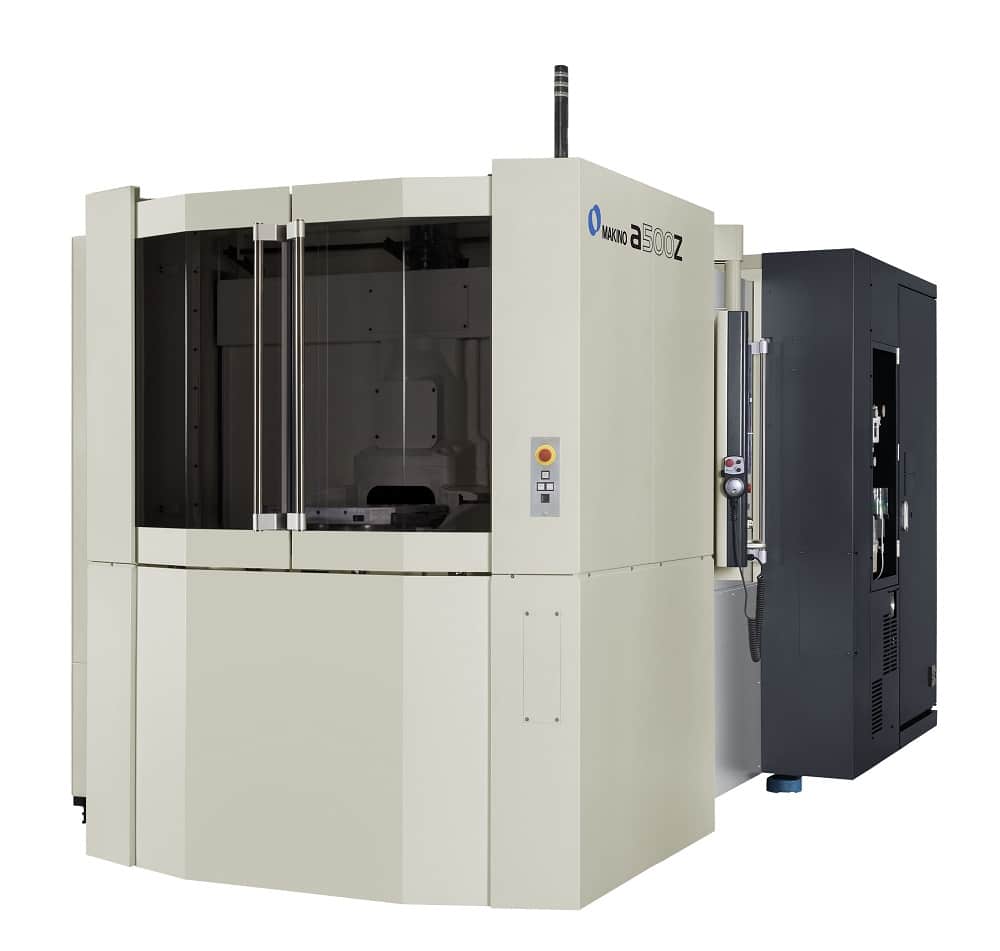

makino a500Z

Si chiama a500Z l’ultima novità che completa l’offerta di centri di lavoro a 5 assi Makino. La macchina è caratterizzata da una struttura particolarmente rigida e da bassa inerzia offrendo la stessa efficienza che normalmente ci si aspetterebbe da una macchina a 4 assi.

Il basamento realizzato con una fusione in pezzo unico, il supporto a tre punti e il design inclinato del basamento offrono rigidità e ottima stabilità. La struttura con inclinazione simmetrica, simile ad alcune delle macchine della serie a1, assicura un loop di forza minimizzato favorendo una maggiore efficienza. Con la tecnologia innovativa di Makino, la tavola girevole è dotata di uno sbalzo minimo e di un’ottima rigidità.

Maggiore produttività

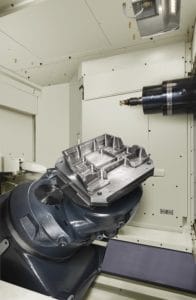

makino a500z

La a500Z è dotata di un mandrino Makino HS-A63 che offre una coppia di 303 Nm. I Job Shop di fascia alta si trovano spesso a dover affrontare frequenti modifiche del modello, tempi di programmazione ridotti e numerose operazioni di posizionamento ed indexaggio, nonché cicli di ispezione manuale sulla macchina. La a500Z offre un’elevata accuratezza di posizionamento grazie alla breve distanza tra il punto di rotazione dell’asse A e la posizione del pezzo. La minimizzazione delle differenze di livello nelle giunture nella lavorazione indexata e la capacità di movimentare pezzi pesanti e di offrire una rapida accelerazione e decelerazione nella lavorazione a 5 assi simultanei riducono ulteriormente il tempo di taglio e di non taglio.

Il centro di lavoro offre una corsa dell’asse X da 730 mm, dell’asse Y da 750 mm e dell’asse Z da 700 mm ed è in grado di gestire un pezzo di dimensioni massime e peso rispettivamente pari a ø630 mm x 500 mm e 400 kg. Il dispositivo automatico per il cambio pallet (APC) ad alta velocità e la funzione di caricamento orizzontale sono ulteriori funzionalità che consentono di incrementare l’efficienza della macchina.

Precisione operativa e controllo termico

Le macchine Makino sono rinomate per la loro tecnologia di controllo termico e la a500Z non fa eccezione. Una struttura termicamente simmetrica si combina con un efficace sistema di rimozione del calore dal mandrino, dalle strutture di supporto, come le viti a sfera e i motori, garantendo stabilità e precisione di lavorazione della macchina nel corso di lunghe ore di funzionamento. Le viti a sfera e le chiocciole con nucleo raffreddato impediscono al calore di formarsi e creare distorsioni termiche con gli errori che ne conseguono. Anche i motori Direct Drive sugli assi B/C sono dotati di camicie di raffreddamento per sopprimere la produzione del calore.

Eccellente gestione del liquido refrigerante e dell’evacuazione del truciolo

La gestione efficace del liquido refrigerante e dei trucioli rappresenta una necessità imprescindibile per una macchina che deve offrire elevati livelli di produttività e che genera quindi elevate quantità di trucioli al minuto. A differenza di quanto normalmente avviene nelle tavole rotobasculanti a 5 assi, la a500Z ha un’ampia vasca di raccolta situata sotto la tavola. Un abbondante flusso di liquido refrigerante proveniente dagli ugelli superiori e dal sistema di lavaggio della parete e della sezione sporgente elimina l’accumulo dei trucioli garantendo che cadano direttamente nella vasca, consentendone un’ottima evacuazione. Anche il sistema di carico pallet (PLS) ha un sistema di lavaggio della sezione sporgente e un ottimo sistema di pulizia per facilitare l’evacuazione del truciolo.

Il controllo Professional 6

Per favorire ulteriormente una maggiore produttività, la a500Z dispone del controllo Makino Professional 6 (PRO 6). Il controllo è facile da usare e abbatte la curva di apprendimento per i nuovi operatori.

Caratteristiche come le funzioni avanzate Geometric Intelligence (GI) per il controllo del movimento riducono il tempo di ciclo complessivo, soprattutto per la produzione di componenti tipici come valvole idrauliche e box elettronici. La foratura con GI permette al mandrino e all’utensile di procedere disegnando un arco di foro in foro, invece di seguire un percorso “squadrato”. Ciò riduce i tempi di non-taglio rispetto alla comune foratura. D’altro canto, la fresatura con il GI è progettata per migliorare le prestazioni di fresatura 2D, permettendo all’utente di definire una tolleranza di arrotondamento angolare su ogni percorso di fresatura.

Il controllore Makino PRO 6 è dotato della tecnologia di Controllo attivo dell’inerzia (Inertia Active Control – IAC) per aumentare l’efficienza. L’IAC riceve un feedback dai servomotori ed imposta l’accelerazione e la decelerazione di ciascun pallet in maniera ottimale.

Automazione

La a500Z è pronta per l’automazione sia con pallet che con la movimentazione di parti. La macchina può essere integrata facilmente con le soluzioni di automazione intelligente sviluppate da Makino, compresi sistemi come MMC2 e VIP con robot a 6 assi e sistemi di automazione standard disponibili sul mercato. Una macchina a500Z può anche essere facilmente integrata nei sistemi esistenti.
